行星減速機具有體積小、重量輕,承載能力高,使用壽命長、運轉穩,低噪音、輸出扭矩大、背隙小、高剛性、速比大、效率高、性能安全的特點。兼具功率分流、多齒嚙合獨用的特性。是一種具有廣泛通用性的新型減速機。輸入功率可達104kW。適用與工程機械、自動化設備、機械手、機床設備、輕工紡織、醫療器械、儀器儀表、和航空航天等工業部門。
行星減速機的工作原理
1) 齒圈固定,太陽輪主動,行星架被動。
從下圖中可以看出,此種組合為降速傳動,通常傳動比一般為2.5~5,轉向相同。
2)齒圈固定,行星架主動,太陽輪被動。
從下圖可以看出,此種組合為升速傳動,傳動比一般為0.2~0.4, 轉向相同。

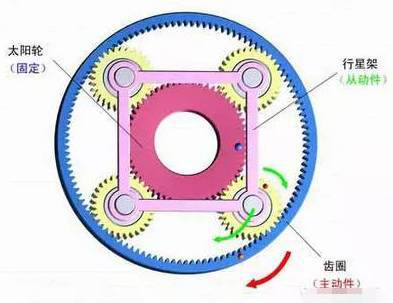

3)太陽輪固定,齒圈主動,行星架被動。
從下圖可以看出,此種組合為降速傳動,傳動比一般為1.25~1.67,轉向相同。

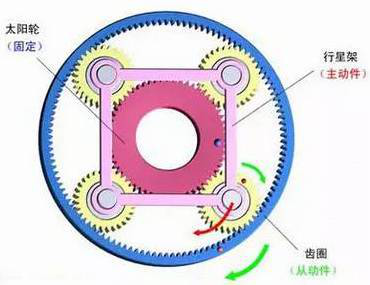

4)太陽輪固定,行星架主動,齒圈被動。
從下圖可以看出,此種組合為升速傳動,傳動比一般為0.6~0.8, 轉向相同。

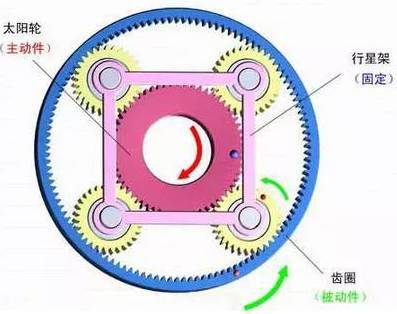

5)行星架固定,太陽輪主動,齒圈被動。
從下圖可以看出此種組合為降速傳動,傳動比一般為1.5~4, 轉向相反。

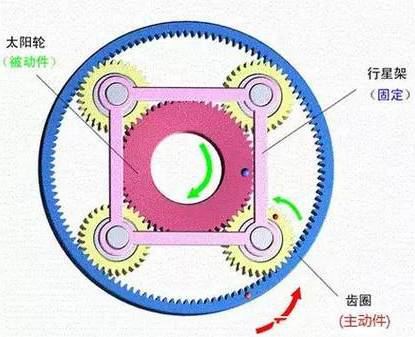

6)行星架固定,齒圈主動,太陽輪被動。
從下圖可以看出此種組合為升速傳動,傳動比一般為0.25~0.67, 轉向相反。
7)把三元件中任意兩元件結合為一體的情況:
當把行星架和齒圈結合為一體作為主動件,太陽輪為被動件或者把太陽輪和行星架結合為一體作為主動件,齒圈作為被動件的運動情況。從圖例1我們可以看出,行星齒輪間沒有相對運動,作為一個整體運轉,傳動比為1,轉向相同。
8)三元件中任一元件為主動,其余的兩元件自由:
從分析中可知,其余兩元件無確定的轉速輸出。
